盾王充电动自行车充电站方案

1、市场需求

       随着资源、能源、环境与经济发展和人口增长之间的矛盾日益尖锐，人们对环境和能源问题日益关注，各国政府对空气污染的控制要求日趋严格，因而新能源车（电动自行车、老年人代步车、低速车，高速电动汽车等）的发展备受关注。而在新能源电动汽车还未能形成规模时，电动自行车、老年人代步车、低速车早已井喷式发展。

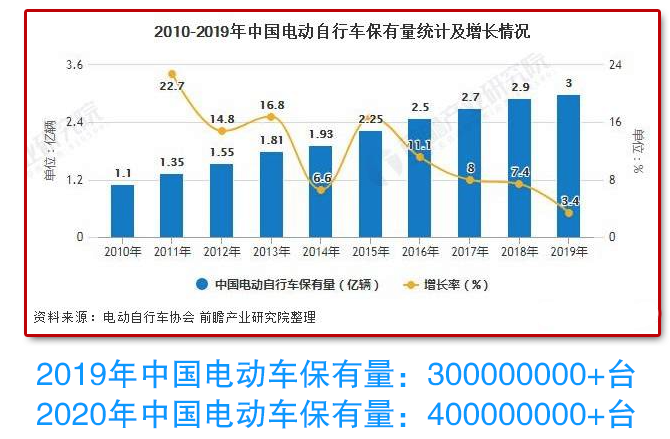

       从相关部门了解，2016年底，全国电动车（主要指电动自行车）保有量已经超过3亿辆，而且每年还在以2千多万辆的速度递增。深圳这样的一线城市都有400多万辆电动车！

电单车早已在二三线城市当中，约有65%的上班族都是骑电动车上班、接送小孩、买菜等。全国90%的快递员是骑电动车送快递。电动车已成为二三线城市的主要交通工具，在平原地带尤其明显。然而随着近几年房地产市场、城市公共建设的蓬勃发展，到处高楼林立，电动车没有安全合理的地方充电。

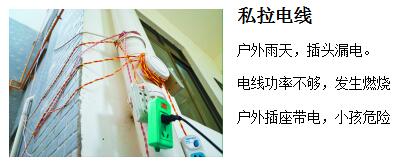

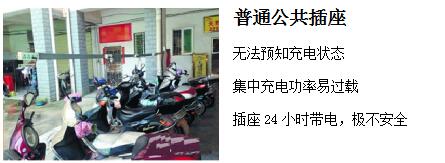

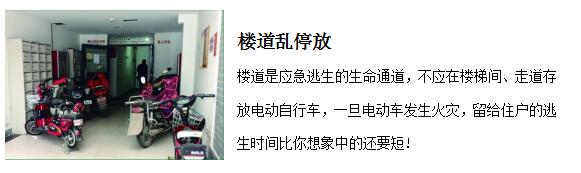

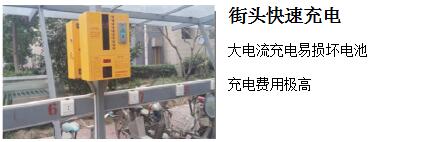

2、行业乱像

2、安全背景

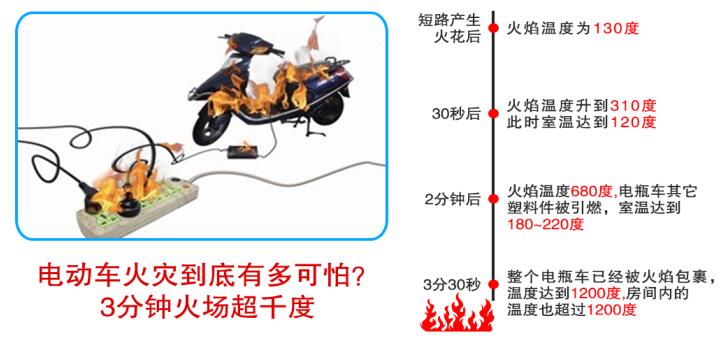

有消防部门统计，每年发生的电动自行车火灾至少为2000起，而值得注意的是，有75%的电动自行车火灾是在充电的时候发生的!

| 8.29马鞍山社区火灾事故

2016年8月29日凌晨两点,宝安区沙井马鞍山社区一出租房电动车充电起火，造成7死4重伤的特大火灾事故。

| 2014年2月27日上海浦东新区发生火灾

2014年2月27日上海浦东新区发生火灾造成2死2伤。最终确定火灾起因为电瓶车充电引发。

| 武汉7辆电动车烧成空架子

武汉7辆电动车烧成空架子的起因是生产商为节省成本没有在充电器里设置过充保护装置

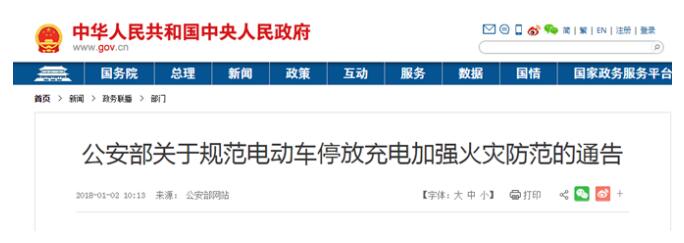

二：政策强力支持

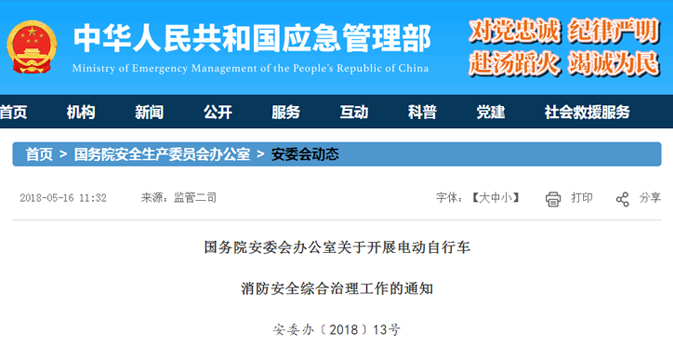

为有效遏制电动车火灾多发势头，国务院安委会办公室决定在全国范围内组织开展电动车消防安全治理工作，并在各省、自治区，直辖市及新疆生产建设兵团安全生产委员会，应急管理部、工业和信息化部、住房城乡建设部、公安部、市场监管总局正式实施。

        重点推动建设一批集中停放场所及充电设施，强化日常消防管理，广泛开展消防宣传教育，力争通过综合治理，实现电动自行车产品质量明显提升，电动自行车使用管理明显规范，电动自行车亡人火灾事故明显减少，并将在2018年5月至2018年底，分动员部署和集中整治两个阶段全面实施治理。

    目前， 全国各地社区、厂区、园区物业及街道办纷纷要求加紧建设具有充满自停、过载短路保护的智能充电站；而在部分地区，是否装配智能充电站甚至已成为楼盘验收条件之一。

盾王十余年专注消防安防行业，多项专利打造智慧安全的充电站，让充电更安全，市场需求火爆！

三：盾王智慧安全充电站方案

分布式技术、云端架构，支持千万级用户访问

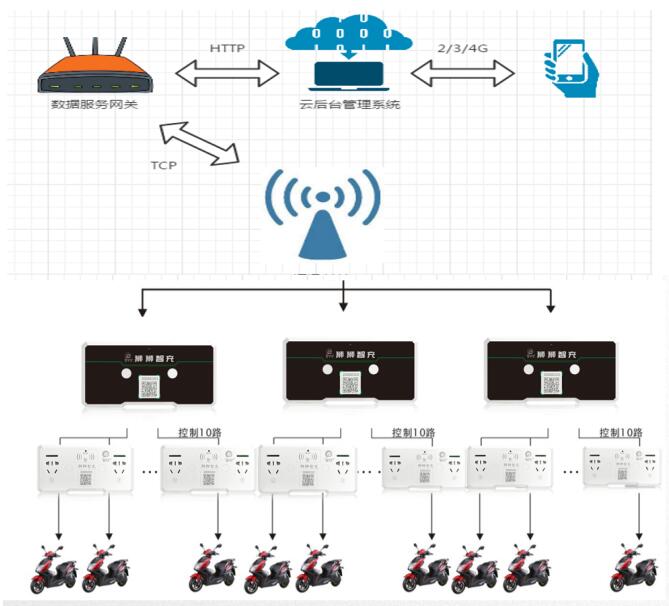

智慧充电站系统示意图

双面充电桩示意图

单面充电桩示意图

现场安装图例1

安装现场图2

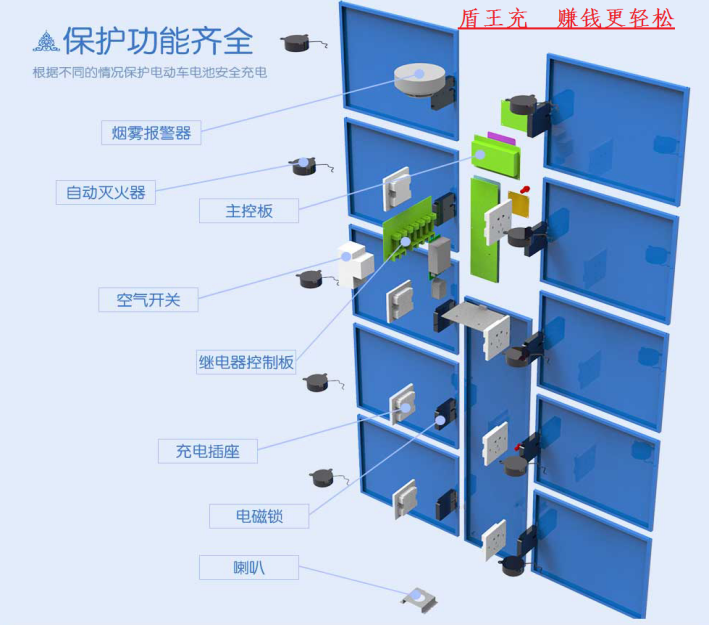

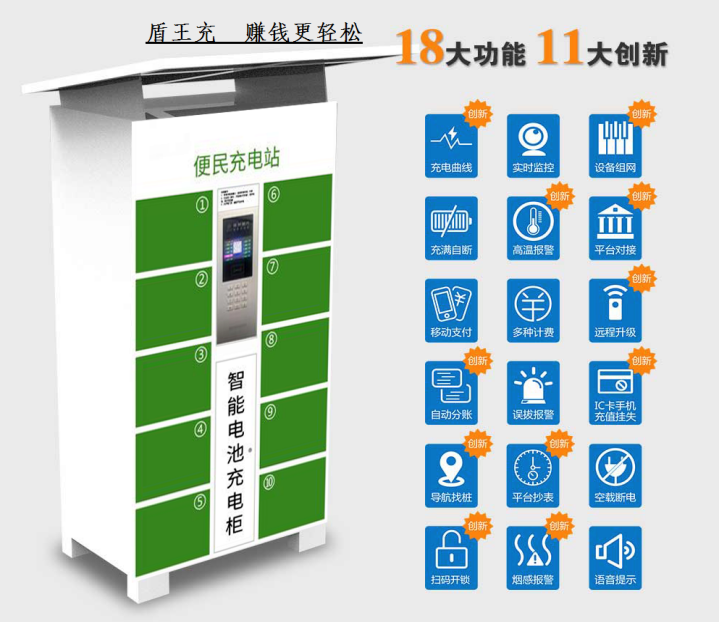

充电柜功能1

充电柜功能2

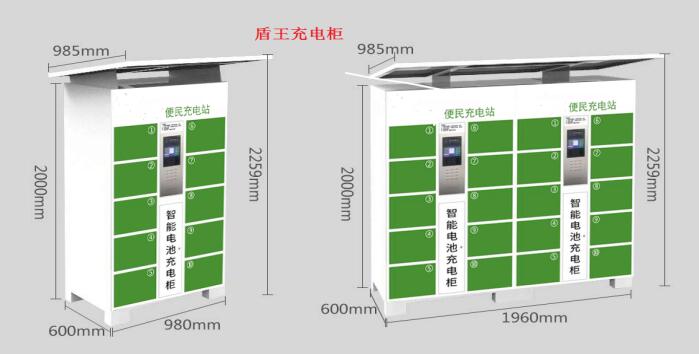

充电柜尺寸

3.1系统特色：

1、服务器采用分布式，可以支持上，下游的扩展，多种支付方式，充电安全智能；

2、数据并发量能达到60万次的负核，可双向增加服务器，灵活性扩展性非常好；

3、云端架构及后台的框架设计预期可以达到千万级的用户访问；

4、可以与其它服务器进度数据交换对接（如社区平台，警务，物业平台等）；

5、电动汽车，电动自行车一套系统全面兼容；

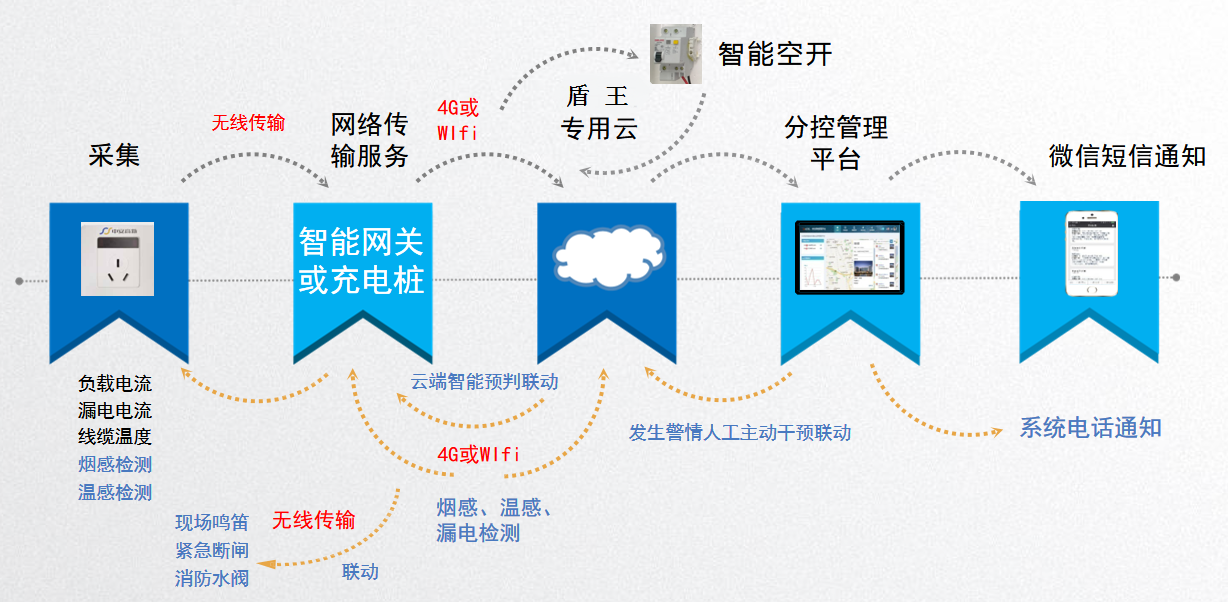

智慧充电系统平台

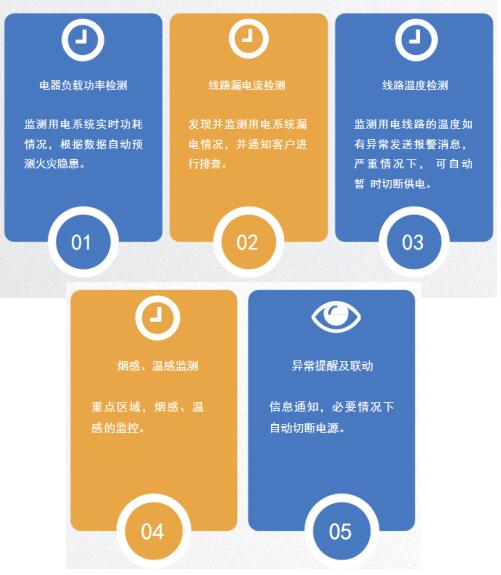

任何的电器火灾一般由以下几点引起：

1.线路老化过载发热引起； 2.线路漏电引起； 3.电弧打火等。

火灾的过程一般经过发热，高温，冒烟再到明火。本系统，根据火灾起因特点，而搭建！

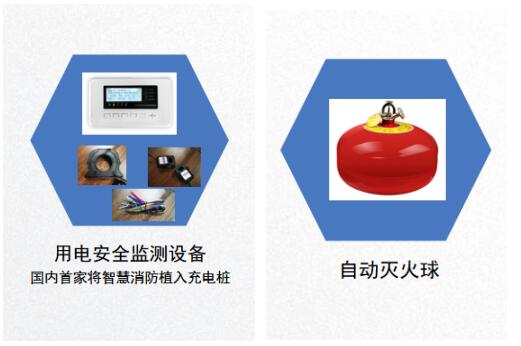

系统组成分为：智能控电插座，智能烟感，智能温感，剩余电流互感器，智能空开，智能网关，4G，Wfin通讯器，智能充电桩，再加我们的大数据监控平台！

轻微警告，严重时闪红灯，点击可放大查看地点紧急联系人，并且系统同时拔出3个紧急联系人电话，语音通知。

3.2充电异常提醒

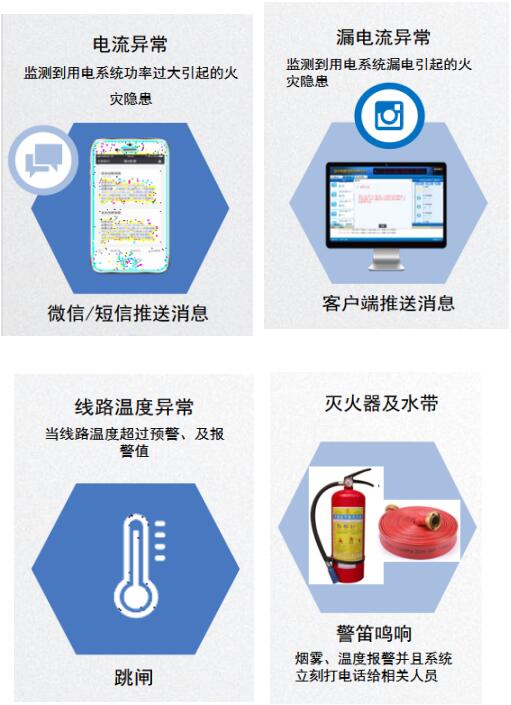

3.3充电（电流/温度）异常联动

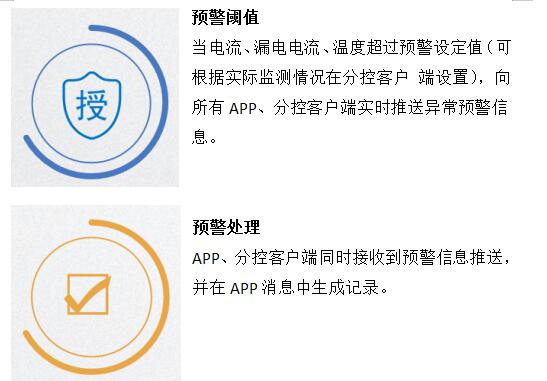

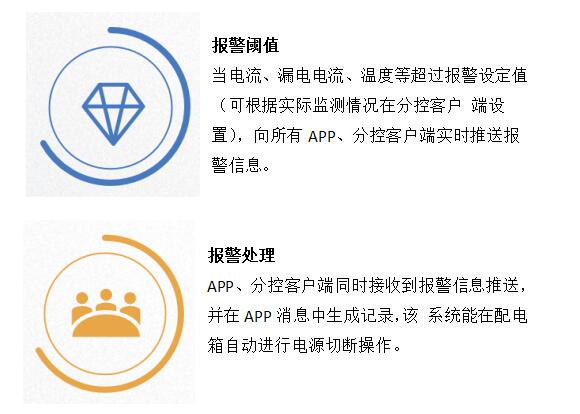

3.4 阀值及报警

3.5智慧充电双向网络传输系统

3.7、智慧消防充电站特点

1）、扫码充电  无需下载APP

直接打开微信扫一扫，扫描设备上的二维码转到充电界面，无需下载APP，操作简便易懂，适应人群广泛，摈弃传统的按小时计费，余额不找零模式，精确到每分钟来计费，充多少扣多少，达到预设时间或费用为零时，自动断电。

2）、智能识别  杜绝隐患

自动识别电池功率，实行阶段收费；过载自动断电保护，杜绝过载引起的安全隐患。

3）、实时提醒 充电安全

关注充电公众号，实时获取充电、断电信息，不用担心有人拔了充电插头，电池电量实时提醒。

4）、充满自停 保护电池

当管理平台监测到电已充满时，插座自动断电，保护电动车电池，延长使用寿命。

5）、多种支付方式 方便快捷

传统充电站普遍采用投币方式结算，需自备零钱，使用十分不便，而“宝通智远”可微信、刷卡、投币，适应各个年龄层。

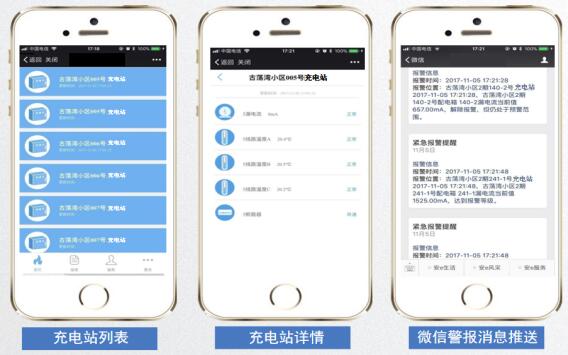

3.8、智慧充电微信客户端

客户端特点：

专业UI设计客户端适合业主使用，报警信息接收、报警纪录查看、实时数据查看、历史数据查询等各种操作更便捷。

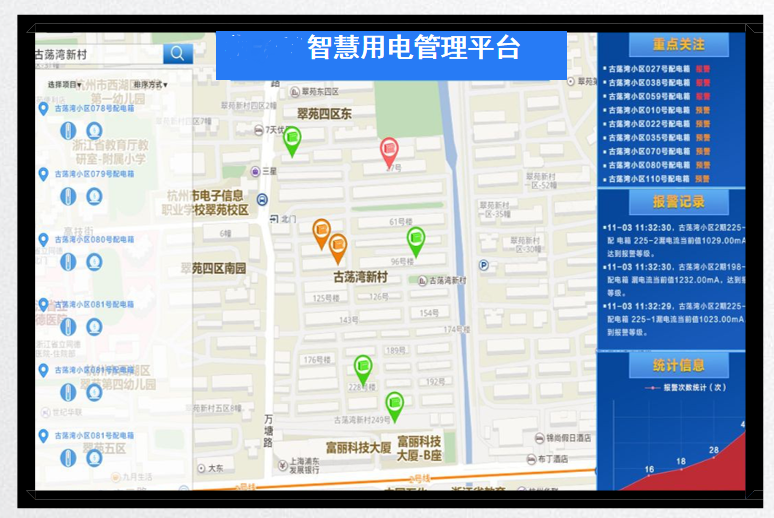

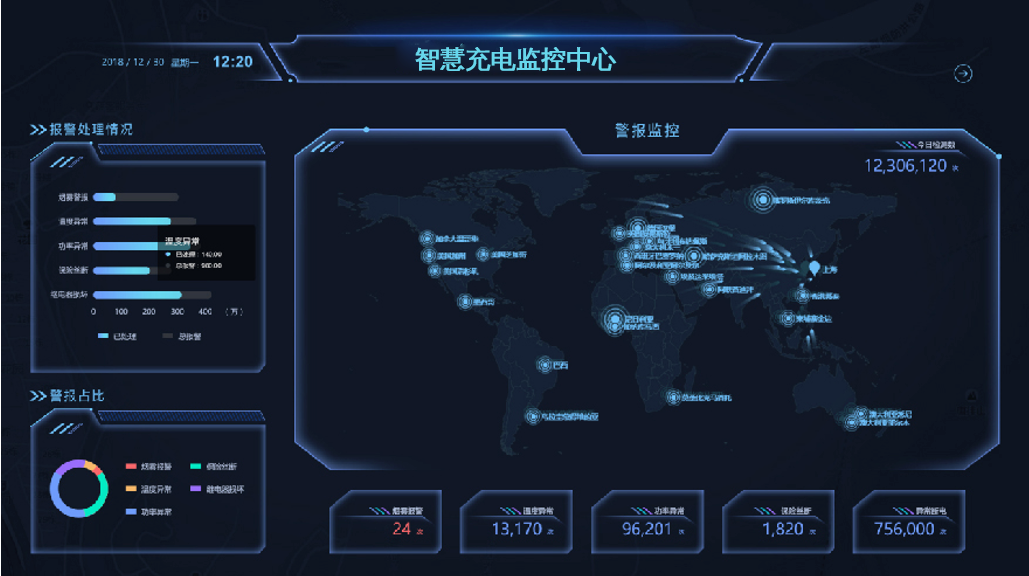

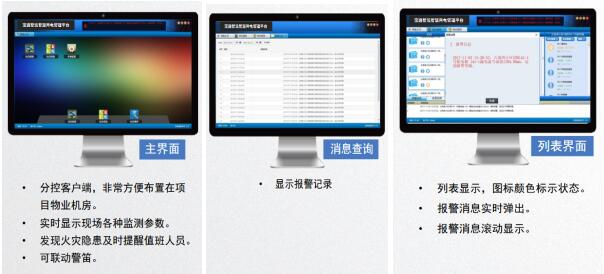

3.9、智慧充电分控管理平台

区域内综合管理平台、GIS位置显示、支持搜索查询

四：项目安装实施

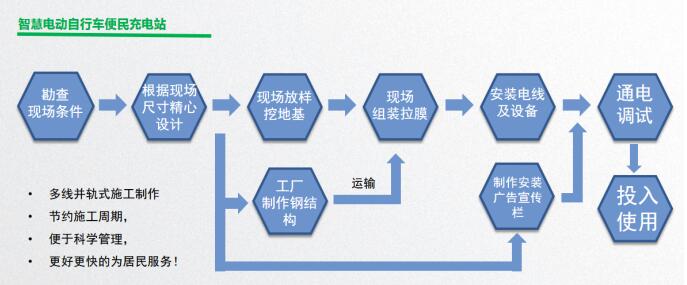

4.1、智慧充电站安装施工流程

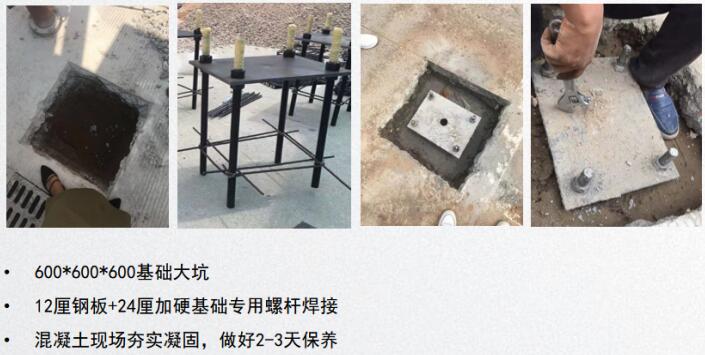

4.1.1、现场放样挖地基

4.1.2、工厂制作钢结构

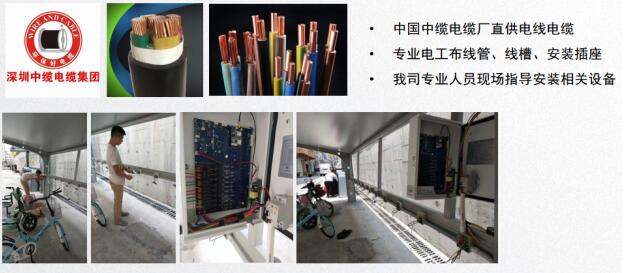

4.1.4、安装电线及设备

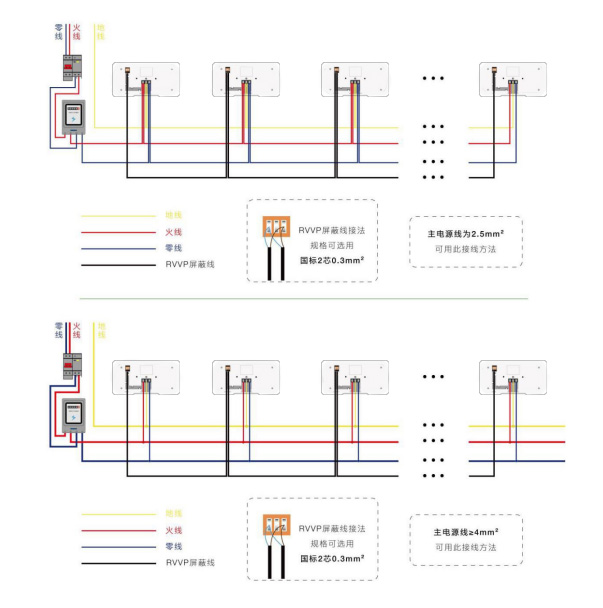

智能插座接线图

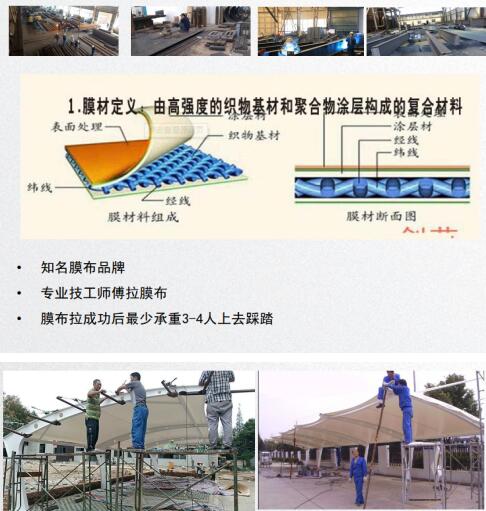

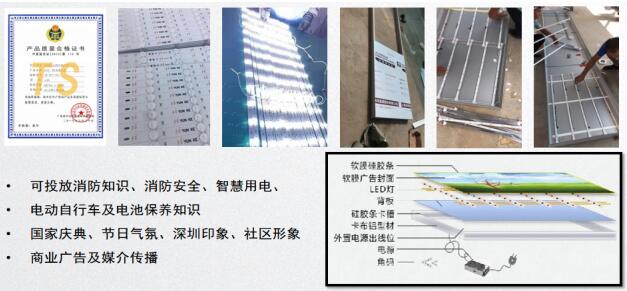

4.1.5、制作安装广告宣传栏

五、服务保障

------工程案例现场-----

安装案例
